一、預處理系統的必要性：
在半導體生產工藝中，光刻是集成電路圖形轉移重要的一個工藝環節，而涂膠質量直接影響到光刻的質量，涂膠工藝顯得更為必要，尤其在所刻線條比較細的時候，任何一個環節出現一點紕漏，都可能導致光刻的失敗。在涂膠工藝中絕大多數光刻膠是疏水的，而晶片表面的羥基和殘留的水分子是親水的，如果在晶片表面直接涂膠的話，會造成光刻膠和晶片的黏合性較差，甚至造成局部的間隙或氣泡，涂膠厚度和均勻性都受到影響，進而會影響了光刻效果和顯影，尤其是正膠，顯影時顯影液會侵入光刻膠和晶片的連接處，容易造成漂條、浮膠等，導致光刻圖形轉移的失敗，同時濕法腐蝕容易發生側向腐蝕，所以涂膠工藝中引入一種化學制劑HMDS(六甲基二硅氮甲烷，英文全名Hexamethyldisilazane)可以很好地改善這種狀況。將HMDS涂到晶片表面后，經烘箱加溫可反應生成以硅氧烷為主體的化合物，是一種表面活性劑，它成功地將硅片表面由親水變?yōu)槭杷涫杷珊芎玫嘏c光刻膠結合，起著偶聯劑的作用。

二、產品結構與性能
2.1產品結構：

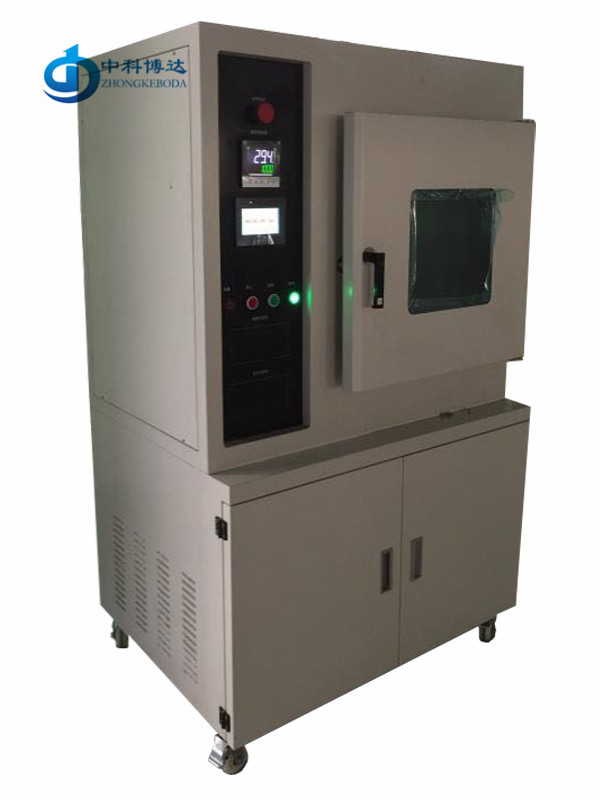

1．HMDS預處理真空烘箱（BD/HMDS-6090、BD/HMDS-6210）外殼采用SUS304不銹鋼材質，內膽316L不銹鋼材料制成；不銹鋼加熱管,均勻分布在內膽外壁，內膽內無任何電氣配件及易燃易爆裝置；鋼化、防彈雙層玻璃觀察窗,便于觀察工作室內物品實驗情況。
2．箱門閉合松緊能調節，整體成型的硅橡膠門封圈，確保箱內保持高真空度。
3．7.0英寸PLC微電腦PID控制系統具有自動控溫、定時、超溫報警等,彩色觸摸屏顯示,控溫精確可靠。
4．智能化觸摸屏控制系統配套日本三菱PLC模塊可供用戶根據不同制程條件改變程序、溫度、真空度及每一程序時間。
5．HMDS氣體密閉式自動吸取添加設計，使真空箱密封性能*好，確保HMDS氣體無外漏顧慮。
6．無發塵材料，適用百級光刻間凈化環境使用。

2.2產品性能：
1.由于是在經過數次的氮氣置換再進行的HMDS處理，所以不會有塵埃的干擾，系統是將去水烘烤和HMDS處理放在同一道工藝，同一個容器中進行，晶片在容器里先經過100℃-200℃的去水烘烤，再接著進行HMDS處理，不需要從容器里傳出而接觸到大氣，晶片吸收水分子的機會大大降低，所以有著更好的處理效果。
2.由于它是以蒸汽的形式涂布到晶片表面上，所以有液態涂布不可比擬更好的均勻性。
3.液態涂布是單片操作，而本系統一次可以處理多達4盒及以上的晶片，效率高。
4.用液態HMDS涂布單片所用的藥液比用本系統處理4盒晶片所用藥液還多，經實踐證明，更加節省藥液。
5. HMDS是有毒化學藥品，人吸入后會出現反胃、嘔吐、腹痛、刺激呼吸道等，由于整個過程是在密閉的環境下完成的，所以不會有人接觸到藥液及其蒸汽，也就更加安全，它的尾氣是直接由機械泵抽到尾氣處理機，所以也不會對環境造成污染，更加環保和安全。

三、技術參數：
型號：BD/HMDS-6090、BD/HMDS-6210
容積：90L、210L
控溫范圍：RT+10～250℃
溫度分辨率：0.1℃
控溫精度：±0.5℃
隔板數量：2pcs、3pcs
真空度：<133Pa（真空度范圍100～100000pa）
真空泵：國產或進口
電源：AC220/50HZ、AC380V/50HZ
額定功率：3.0KW、4.5KW
連接管：316不銹鋼波紋管，將真空泵與真空箱完全密封無縫連接

四、HMDS預處理真空烘箱的原理：
HMDS預處理系統通過對烘箱HMDS預處理過程的工作溫度、處理時間、處理時保持時間等參數可以在硅片、基片表面均勻涂布一層HMDS，降低了HMDS處理后的硅片接觸角，降低了光刻膠的用量，提高光刻膠與硅片的黏附性。

五、HMDS預處理系統的一般工作流程：
首先確定烘箱工作溫度。典型的預處理程序為：打開真空泵抽真空，待腔內真空度達到某一高真空度后，開始充入氮氣，充到某低真空度后，再次進行抽真空、充入氮氣的過程，到達設定的充入氮氣次數后，開始保持一段時間，使硅片充分受熱，減少硅片表面的水分。然后再次開始抽真空，充入HMDS氣體，在到達設定時間后，停止充入HMDS藥液，進入保持階段，使硅片充分與HMDS反應。當達到設定的保持時間后，再次開始抽真空。充入氮氣，完成整個作業過程。
開箱溫度可以由user自行設定來降低process時間，正常工藝在50分鐘-90分鐘(按產品所需而定烘烤時間),為正常工作周期不含降溫時間（因降溫時間為常規降溫））。

六、尾氣排放：
多余的HMDS蒸汽（尾氣）將由真空泵抽出，排放到專用廢氣收集管道。在無專用廢氣收集管道時需做專門處理。
